●安全的全绝缘、全密封设计

       产品的一-次带电部分，即母线与高压电器元件密封在3mm不锈钢板焊接而成的SF 6气箱内部;产品安装了符合DIN47 636标准的连接套管，可通过全绝缘、全密封、全屏蔽型可分离连接器与进出线电缆连接,气箱防护等级达到IP67,气箱外零部件经特殊设计和表面处理，具备短时抗洪水和抗凝霜功能。

●标准的模块化设计

       包括负荷开关单元模块C、负荷开关+熔断器组合电器单元模块T、断路器单元模块V、计量单元模块M、母线PT单元模块P、电缆提升单元模块B等，不同模块可任意组合形成共箱式SF6环网柜。

●灵活的扩展设计

       产品可以由各种标准模块组合成共箱式不可扩展的固定型SF 6环网柜，也可以将不同模块组合设计成可扩展单元，还可以将单个模块设计成可扩展单元，通过专用的母线连接,实现多样化的单元组合，最大限度满足复杂多样的供配电设计方案。

●专门的分支箱应用方案

       根据国内市场需求，产品可以衍生为左右两侧出线,特别适用于各种带一台或多台开关的电缆分支箱，实现灵活、经济的配电方案。

●执行标准: GB/T11022-1999、 GB3906- 2006

       环网柜可安装在工矿企业、住宅小区、学校、公园等配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器的控制和保护。户内、户外型环网柜均可实现配网自动化。

周围空气温度:户内-40°C~+ 55°C;

空气相对湿度:日平均值不大于95%，月平均值不大于95%; .

海拔高度不大于2000m;

安装地点无剧烈震动，地震度不超过8度;

SF6气体压力(相对压力) 20°C* 下为0.045MPa,当开关柜安装在海报高度2000年泄露率≤0.01 %;

●当上述使用环境条件不能满足使用要求时，由用户与制造厂协商。

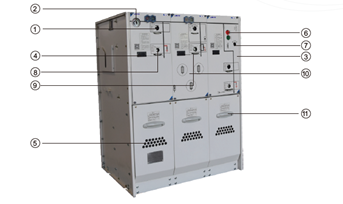

1.负荷开关操作孔

利用操作手柄转动负荷开关操作轴,可对负荷开关进行分合闸操作。

2.压力指示器

开关均配置压力指示器，室温时指针位于红色区域，表示压力偏低，位于绿色区域,表示压力正常。

3.操作机构

操作机构采用弹簧储能设计，结构紧凑，操作力小，寿命长，可选配电动操作机构附件。

4、带电指示:

带电指示器显示套管是否带电，指示灯下方的三个插口可用于二次核相。带电指示器设置开关按钮，有效延长了使用寿命。

5、压力释放室.

压力释放室装置位于气箱底部，与电缆室之间有金属板隔开，如机箱内压力过高时，装置内的防爆垫片可破裂，以释放压力。

6.分、合闸按钮

负荷开关+熔断器组合电器的操作机构储能后，可通过分、合闸按钮对负荷开关进行分、合闸操作。

7、储能操作孔及储能指示

利用操作手柄转动储能机构轴。令负荷开关+熔断器组合电器的操作机构储能，观察储能指示可以掌握操作机构的储能情况。

8、接地开关操作孔

利用操作手柄转动接地开关操作轴，可对接地开关进行分、合闸操作。

9.挂锁装置

挂锁装置联动的挂锁板将操作孔遮挡，只有拨动挂锁装置才可以将操作手柄插入操作孔。不操作时可配置挂锁，防止非授权人员误操作。

10.熔断器室.

熔断器安装在由环氧树脂浇注的熔断器绝缘筒中，从前面可以方便的进行更换。熔断器与外界完全隔离，从而保证了安全的电气绝缘。若- -相熔断器熔断，则负荷开关脱扣跳闸。

11、电缆连接室

电缆连接室内，设置符合DIN47636标准的套管,通过全绝缘、全密封可离连接器(电缆接头)连接进出线路电缆。

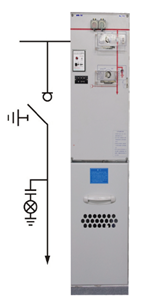

C单元

带接地开关的负荷开关单元:也称三工位负荷开关单元，即内部负荷开关有合闸-分闸接地三个工作状态,主要应用于环网电缆线路进出线的连接、分支控制等。

标准部件: .

630A母线

三工位符合开关手动操作机构

负荷开关合接地开关位置指示牌

指示套管带电的容性电压指示器(带核相测试孔)

气压表(每个SF6气箱中配置-只气体压力表)

挂锁装置

柜体

接地母排

操作手柄(每个SF64 {箱配置-把操作手柄)

电缆连接套管

可选部件:

电动操作机构

短路及接地故障指示器

可分离连接器(电缆接头)

避雷器.

进线带电接地闭锁装置

钥匙机械互锁装置

预留扩展套管

扩展母线

环形电流互感器及表计

辅助开关:负荷开关的辅助接点: 1NC,1NO

接地开关的辅助接点: 1NC,1 NO

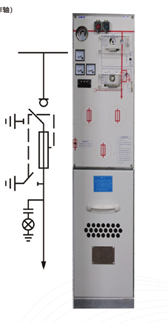

T单元

组合电气单元，即负荷开关+熔断器组合电单元，主要应用于中小型配电变压器的控制和保护。

标准部件:

630A母线

三工位符合开关/熔断器首端与末端接地开关

手动操作机构(有两个独立的负荷开关和接地开关操作轴)

负荷开关和接地开关位置指示牌

指示套管带电的容性电压指示器(带核相测试孔)

气压表(每个SF6气箱中配置- -只气体压力表)

挂锁装置

柜体

接地母排

操作手柄(每个SF6气箱配置- -把操作手柄)

电缆连接套管

可选部件:

电动操作机构

短路及接地故障指示器

可分离连接器(电缆接头)

避雷器

钥匙机械互锁装置

预留扩展套管

扩展母线

高压限流熔断器

环形电流互感器及表计

辅助开关:负荷开关的辅助接点: 1 NC,1NO

接地开关的辅助接点: 1NC,1 NO

熔断器的辅助接点: 1NO

说明:如需更多辅助接点，请与我公司联系

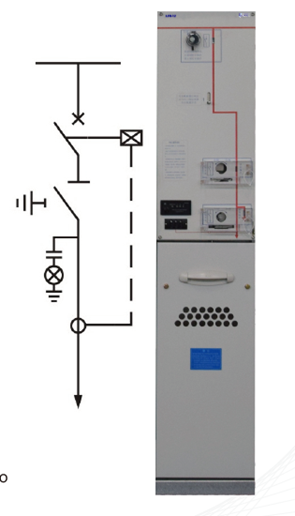

V单元

断路器单元，又称真空开关单元，采用真空斷路器+三工位隔离开关组合方式，主要用于电缆线路的控制、连接、分支和保护以及对大容量变压器的控制和保护。真空斷路器与隔离开关之间没有可靠的机械联锁，确保由断路器开断和负荷电流。断路器单元配置有电流互感器及数字式保护继电器，具备无可比拟的安全保护功能。

标准部件:

630A母线

真空开关

真空开关电动操作机构

三工位隔离开关

三工位隔离开关手动操作机构

真空开关和三工位隔离开关位置指示牌

指示套管带电的容性电压指示器(带核相测试孔)

气压表(每个S F6气箱中配置- -只气体压力表)

挂锁装置

柜体

接地母排

操作手柄(每个SF6气箱配置- -把操作手柄)

电缆连接套管

电流故肝气(保护专用)

数字式继电保护装置

可选部件:

短路及接地故障指示器

可分离连接器(电缆接头)

避雷器

进线带电接地闭锁装置

钥匙机械互锁装置

预留扩展套管

扩展母线

环形电流互感器及表计

辅助开关:真空开关的辅助接点: 1NC,1NO

隔离开关的辅助接点: 1NC, 1NO

接地开关的辅助接点: 1NC, 1NO

真空开关跳闸信号的辅助接点: 1NC,1NO

说明:如需更多辅助接点，请与我公司联系
