  • 产品概述

       FZN25-12D/T630-20型户内交流高压真空负荷开关是三相交流50Hz、额定电压12kV的户内装置,适用于工矿企业、配电所及变电站等场合,作为电气设施的保护和控制,用于分合负荷电流、闭环电流、空载变压器和电缆充电电流。

       配装具有关合短路电流能力的接地开关。

       操作机构可手动和电动,便于实现电力系统的三遥控要求。

       FZRN25-12D/T200-31.5型户内交流高压真空负荷开关--熔断器组合电器是三相交流50Hz、额定电压12kV的户内装置,适用于工矿企业、配电所及变电站等场合,作负荷控制和短路保护之用。

       配装具有关合短路电流能力的接地开关。

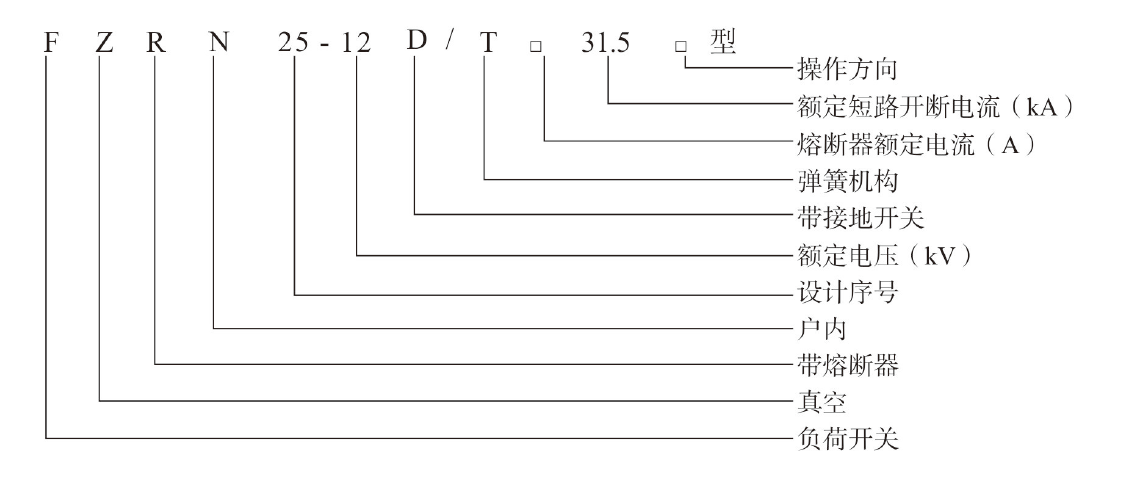

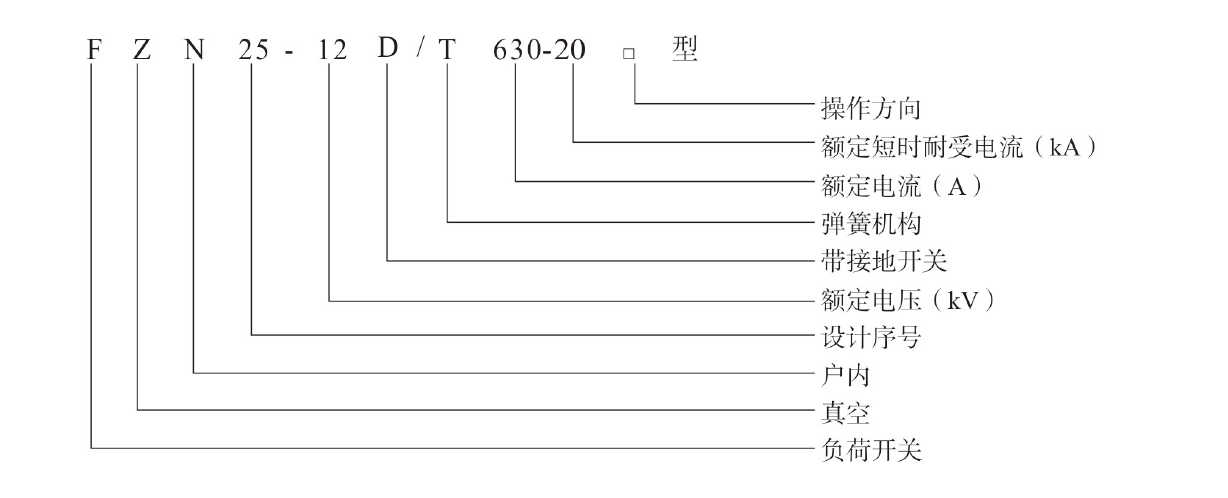

  • 产品型号及含义



  • 适用范围

       FZN25-12D型户内交流真空负荷开关和FZRN25-12D型户内交流高压真空负荷开关--熔断器组合电器是三相交流50Hz、12kV配电系统的控制和保护装置,产品无油、无毒、无燃火与爆炸危险,广泛使用于工矿企业及城市大楼配电站等场所。组合电器对变压器等电气设备的保护使用比断路器更可靠,特别适用于环网、双辐射供电单元和箱式变电站。

       使用环境条件:

       a )周围空气温度:上限+40℃;下限-25℃(允许在-30℃储运)

       b )  海拔:1000mm

       c )空气相对湿度:日平均值不大于95%,月平均值不大于90%d)地震烈度:不超过8度

       e )周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染f )无经常性剧烈振动

       g )污秽等级:II级


  • 设备数据

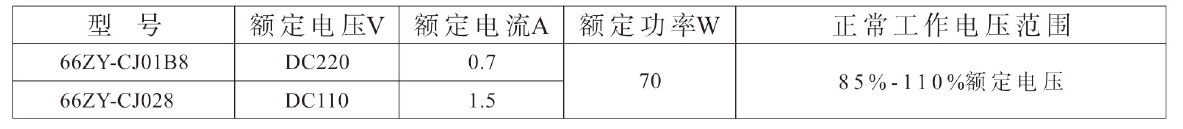

储能机电数据:

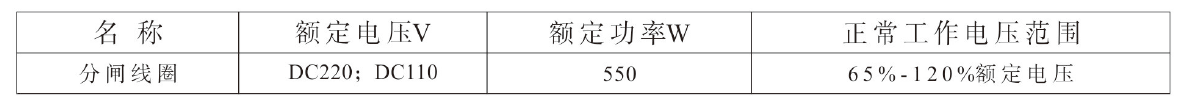

分闸线圈数据:


  • 结构特点

       1、FZN25-12D型真空负荷开关和FZRN25-12D型组合电器、总体结构采用操作机构布置于主回路侧面的形式。(可根据用户需求要提供主回路右、左侧面或正面的形式)。主导电部分由绝缘罩、静触头、活门、导电筒、真空灭弧室等构成,组合电器还有限流熔断器。

       2、本产品采用TF351型真空灭弧室,陶瓷外壳,铜钨触头材料,平板触头结构,其电磨损小,寿命长,开断次数高,关合、开断能力强,操作维护简便。

       3、融开关本体与操作机构于一身,集隔离开关、负荷开关、接地开关于一体,结构紧凑,体积小,安装方便,动作灵活。

       4、直动式隔离断口和真空灭弧室串联布置,独特的按规定操作程序联动,一次性完成操作。

       5、锥型静触头、绝缘罩及活门结构,彻底分开母线和负荷开关电源,确保工作人员的人身安全。

       6、独特的活门结构,当接地开关合闸后,活门自动将断口隔离,防护性能好。

       7、真空负荷开关、接地开关、活门、开关柜门等,严格按“五防”机械联锁,可防止误操作,安全可靠。

       8、弹簧储能式的操作机构,具有手动储能和电动储能功能,储能完毕(储能弹簧过中)即自行合闸,分闸则由手动脱扣器或分闸电磁铁完成,便于实现三遥控要求。

       9、分合闸操作电源可交、直流两用。
